新闻资讯
汽车冲压件是车身和底盘的核心组成部分，其涵盖范围广泛，性能要求严格。以下是系统化的分类及关键性能指标：
一、汽车冲压件主要涵盖范围
1. 车身覆盖件（外观件）
典型零件：发动机盖（发盖）、车门板、翼子板、车顶、后备箱盖。
特点：
表面质量要求高（A级曲面，无划痕、凹坑）。
需高精度成型（间隙面差≤1mm）。

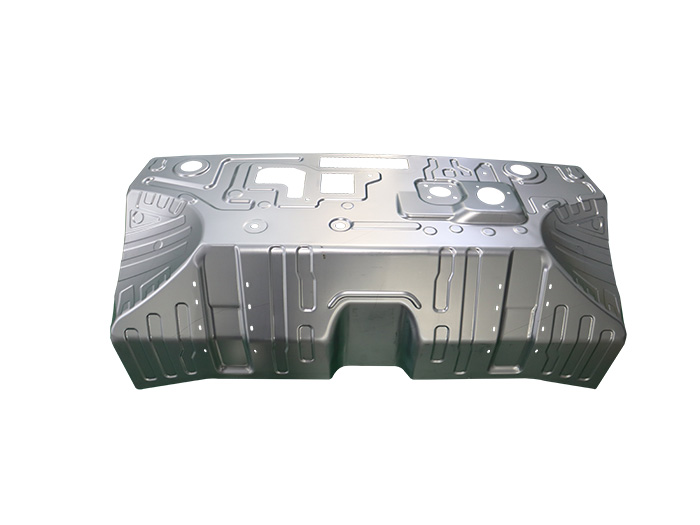

2. 结构件（承载/安全件）
典型零件：A/B/C柱加强板、纵梁、防撞梁、地板骨架。
特点：
高强度钢（HSS/UHSS）或热成型钢（抗拉强度≥1500MPa）。
焊接性能要求高（焊点强度需满足碰撞标准）。
3. 功能件
典型零件：油箱支架、电池托盘（新能源）、悬挂臂。
特点：
轻量化（铝/镁合金应用）。
耐腐蚀（镀锌板或涂层处理）。
4. 内饰件
典型零件：仪表盘骨架、座椅支架、门内板。
特点：
低成本（普通冷轧板）。
需降噪设计（减震胶粘贴面）。
二、冲压件核心性能要求
1. 尺寸精度
匹配要求：车身覆盖件间隙面差≤1mm（奢华车≤0.5mm）。
检测手段：三坐标测量（CMM）、光学扫描（蓝光检测）。
2. 材料性能
材料类型 应用场景 关键指标
普通冷轧板（DC04） 内饰件、非承载件 抗拉强度270~350MPa
高强度钢（DP590） 车门防撞梁 抗拉强度≥590MPa，延伸率≥15%
热成型钢（22MnB5） A/B柱、前防撞梁 抗拉强度≥1500MPa
铝合金（5182） 新能源车发盖/车门 抗拉强度≥280MPa，减重30%
3. 成型性要求
断裂风险：通过几限拉深比（LDR）评估（如铝板LDR≥1.8）。
起皱控制：优化压边力+润滑工艺（如伺服压机准确控制）。
4. 表面质量
A级面：无肉眼可见缺陷（Ra≤0.8μm）。
防锈能力：盐雾试验≥500小时（镀锌板）。
5. 焊接与装配性能
电阻点焊：焊核直径≥4√t（t为板厚）。
胶接：结构胶剥离强度≥50N/mm（轻量化车型）。
三、关键工艺与质量控制点
1. 冲压工艺选择
工艺 适用场景 优势
单工序冲压 简单零件（支架类） 模具成本低
级进模冲压 小型复杂件（锁扣） 有效率（≥30次/分钟）
热成型 超高强度结构件 减重+提升安全性
2. 常见缺陷与对策
缺陷 原因 解决方案
开裂 材料延展性不足/R角过小 优化模具圆角/更换材料
回弹 材料弹性模量高 增加整形工序/CAE仿真优化
毛刺 模具间隙过大/刃口磨损 修模或更换刃口
3. 检测技术
在线检测：视觉系统实时监控表面缺陷。
破坏性检测：剖切焊点验证熔核直径。
耐久测试：台架模拟10万次开闭（车门铰链）。
四、行业发展趋势
轻量化：铝/镁合金、复合材料冲压（如碳纤维混合成型）。
智能化：AI质检、数字孪生优化冲压参数。
绿色制造：无油冲压（干式润滑）、废料回收率≥95%。
总结
汽车冲压件的质量取决于：
材料选择（强度 vs 成型性平衡）
工艺精度（模具/压机控制）
全流程检测（从板材到整车匹配）
车型（如特斯拉Cybertruck）已采用：
一体化压铸替代部分冲压件（减少拼接）。
激光拼焊板（TWB）实现变厚度设计。
